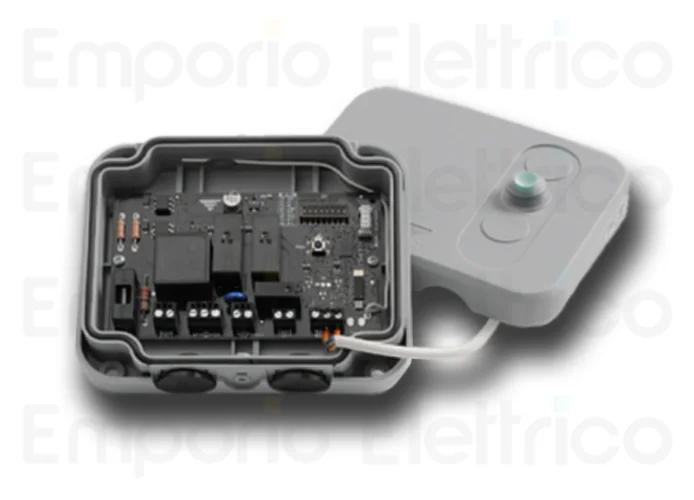

CARDIN - PROGRAMMATORE ELETTRONICO PER CENTRALE DI COMANDO PER SERRANDE E TAPPARELLE MOTORIZZATE
- CON RADIO RICEVENTE INTEGRATA E BOX
- CON PULSANTE DI COMANDO
- DIMENSIONI 148 X 118 X 40 MM
COMPATIBILE CON TRASMETTITORI SERIE 449, 504 E 508
DA FINE 2024 SOSTITUISCE LE SERIE RPQ449, RPQ449IT0, RPQ486, RPQ504, RPQ504IT0, RPQ504T10, RPQ508
PROGRAMMATORE ELETTRONICO
RPQBLACKT
Caratteristiche RPQBLACK
Programmatori elettronici per tapparelle e serrande a 110 - 240Vac
Elettronica di comando e controllo per serrande e tapparelle, studiata e realizzata appositamente
per questo impiego.
I due modelli che costituiscono la linea RPQBLACK sono dotati di una nuova radio ricevente a
doppia frequenza (433/868MHz) e multi-decodifica per S4XX o S500.
È presente, inoltre, un ingresso di sicurezza bilanciato (8,2K) per collegare un bordo sensibile o una
fotocellula (n.c.).
La corsa del motore viene gestita partendo da una programmazione automatica semplice e
intuitiva. Per ottimizzare tempi e comandi, è disponibile anche una particolare funzione che rileva
quando la serranda arriva sui finecorsa del motore.
Le modalità di funzionamento sono selezionabili tramite dip-switch per tutte le funzioni più comuni.
Con il modulo Bluetooth opzionale, è possibile utilizzare le app dedicate Cardin per impostare e
modificare ulteriori parametri e dare comandi.
I due modelli funzionano con tensioni da 110 a 240Vac con frequenza 50/60Hz. In uscita, su motore
e lampeggiante, tensione e frequenza sono pari a quelle dell’alimentazione.
Ingressi e uscite:
- Ingresso pulsante dinamico (START)
- Ingresso per bordo di sicurezza (8,2K/nc) o per contatto fotocellula
- Uscita Motore
- Uscita lampeggiante o luce di cortesia
- Uscita alimentazione fotocellula (12Vdc)
Funzioni:
- Modalità tempo o con rilevazione fine-corsa motore
- Modalità <uomo presente= selezionabile in apertura e/o chiusura.
- Richiusura automatica
Dati tecnici:
- Tensione di alimentazione 110-240Vac 50/60Hz
- Assorbimento in standby <1W
- Uscita motore max. 5A - 110-240Vac 50/60Hz*
- Uscita lampeggiante/luce di cortesia max. 0,5A - 110-240Vac 50/60Hz*
- Uscita alimentazione fotocellule 12Vdc max. 1W
- Tempo massimo di lavoro 240=
- Tempo massimo di pausa richiusura 240=
- Frequenza ricevitore 433.92 /868.3 MHz
- Capacità memoria 100 trasmettitori
- Temperatura di funzionamento -20° …+55°C
- Grado di protezione IP55
- Dimensioni box 148x118x40 mm
(*) tensione e frequenza in uscita solo le stesse dell’alimentazione in entrata.
Caratteristiche prodotto RPQBLACK
Programmatore elettronico di comando per un motore 110V-240Vac
Centrale di comando per serrande e tapparelle con radio ricevente integrata e box.
Dimensioni di ingombro 148 x 118 x 40 mm
